通過從氣缸切換到直線電機，機器和設備制造商 Keller HCW 成功地開發了一項創新，即具有高有效載荷的通用機器人抓手，甚至可以安全、輕柔地抓取、分離和移動敏感產品。電動直接驅動器不僅負責夾具的高靈活性，而且還保證了氣動驅動器無法實現的可重復性、動態性、精度以及最后但并非最不重要的能源效率。

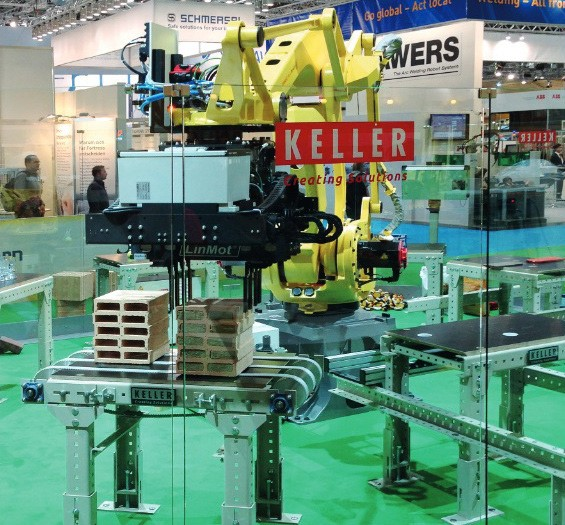

由Keller HCW開發的帶直線電機的機器人抓手可以普遍使用，甚至可以安全，輕柔地抓取敏感產品，并在放下之前將它們分組。（圖片來源：凱勒HCW）
空心磚、水杯、貓糧包、海貍尾巴、紙巾包、網球——?jiǎng)P勒 HCW 的新型機器人抓手可以安全、用力地處理它們。這家機器和設備制造商最近通過演示裝置證明了這一點，該裝置在慕尼黑的Automatica貿易展覽會上引起了很多關注。Keller HCW的機器人抓手多年來一直在磚廠和其他重粘土行業的公司中證明自己。例如，它們用于抓取尚未燃燒的磚（模制磚），并將它們放置在一定距離處，以確保最佳的干燥和燒制過程。磚塊以大約 20 到 30 個坯料的固結棒的形式送入連續運行的傳送帶上的抓手。夾持器抓取整個桿，在機器人運動過程中將單個磚塊帶到最佳距離，然后將它們作為一個組再次放在特殊的載體或傳送帶上?！斑@里的挑戰是模制磚的強度可能會有所不同，因此我們只能在有限的夾持力和接近速度下移動。此外，只有一個有限的時間窗口，在此期間，磚必須被連續的進料傳送帶抓取，“Dipl.-Ing解釋道。Reinhold Ungruhe，Keller HCW GmbH自動化和電氣工程主管。 到目前為止，主要使用與氣動驅動器一起工作的機器人抓手已用于分離磚塊，但也用于重粘土行業的其他處理過程。
以前氣動裝置將調整行程限制為 10 mm
但是，由于氣缸的行程有限且調節速度相對較慢，調整路徑不得超過 10 mm。當不同的磚形狀和格式在同一條線上運行時，這是一個缺點，現在這種情況越來越多。例如，在發達的工業國家，現在幾千塊瓷磚，包括必要的特殊瓷磚（如邊緣和脊瓦），這是在一條生產線上以客戶專門生產房屋屋頂所需的。
在實踐中，這意味著到目前為止，磚廠經常為每個機器人購買多個抓手 - 主要是6軸機器人 - 并交替使用它們，以便能夠涵蓋所有格式和類型。然而，由于每個抓手的購置成本約為 50,000 歐元，這占用了公司的大量資金?；蛘?，用戶可以選擇每個機器人只購買一個夾持器，并在需要更改格式或類型時對其進行轉換。為了最大限度地減少用戶的這些耗時的轉換，Keller實施了混合夾持器，其中氣動驅動的夾持器通過旋轉伺服驅動器進行調整，以便能夠?qū)⒏嗟拇u塊格式和類型分組到同一個夾具上。
調整氣動裝置需要確定的直覺
“然而，在實踐中調整氣動裝置非常困難，”Reinhold Ungruhe承認?！叭绻麅H僅是因?yàn)闅鈩?dòng)執行器的行為因環境溫度而異，因此只能在有限的范圍內精確調整抓取點和夾持力。”壓縮空氣中的冷凝和其他雜質完成其余的工作。此外，氣缸不是免維護的：例如，它們必須上油。密封件也會樹脂化或泄漏，尤其是在驅動器的高工作頻率下，因此必須更換整個氣缸。
因此，Keller更進一步，開發了一種完全電動的演示夾具，沒有這些缺點。LinMot 的 01 臺 PS37-120Sx120-HP-N 型直線電機可移動直接連接的夾具。它們的最大行程為 122 mm，最大力為 <> N，設計特別緊湊。

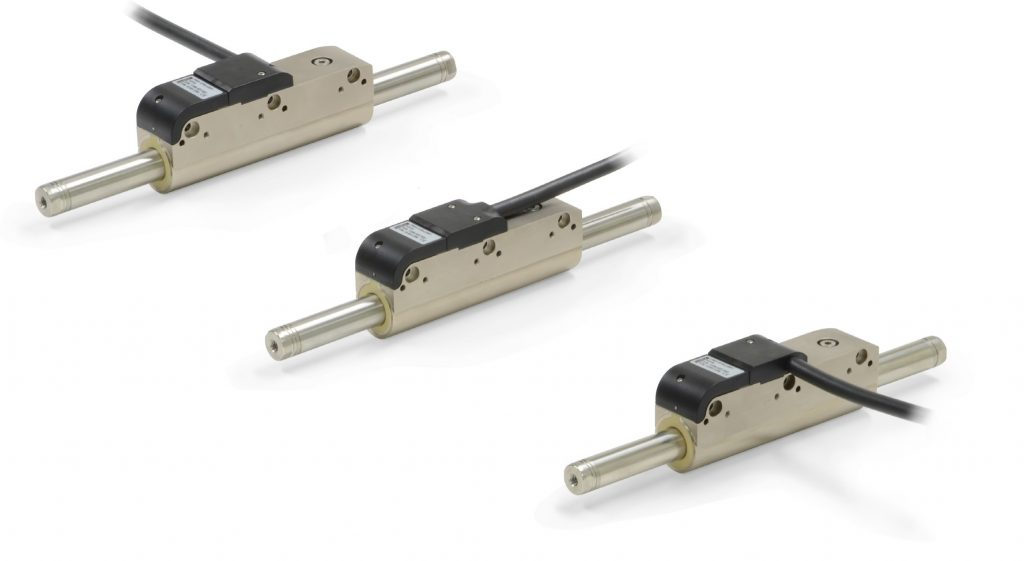

PS01系列的LinMot直線電機PS37-120Sx01-HP-N需要的空間很小，具有大沖程和高最大力的特點。（圖片來源：林摩）
直線電機的高動態性和可重復性 “直線電機
可以比氣動驅動器更精確地控制，并且更具動態性。它們還可以在短時間內處理更長的行駛距離，“凱勒自動化和電氣工程專家總結了這些優勢。磚塊的放置
圖案可以通過系統的用戶界面指定，只需按一下按鈕即可更改 - 無需任何耗時的轉換或夾具更改。與氣動驅動器不同，夾持力也可以直接控制。這種能力、大行程與高動態性相結合，在很大程度上是這樣一個事實，即夾具可以如此普遍地使用，并且可以像堅固的產品一樣可靠地處理罐子或紙板容器等敏感產品。新型夾持器中的直線電機由LinMot C12系列的1100個ProfiNet伺服控制器控制，這些控制器專為氣動缸被直線電機取代的應用而設計。控制器的高度為146mm，寬度為26.6mm，深度為106mm，非常緊湊和輕便。“這對于抓手的有效載荷很重要，因?yàn)槲覀兿Ｍ麑⒖刂破髦苯臃胖迷趭A持器上，以將穿過機器人的電纜數量降至最低，”Reinhold Ungruhe解釋道。然而，通過消除以前需要的閥島、機械部件和傳感器，以及電驅動器的更高靈活性和可重復性，通常彌補了額外重量的缺點。“對于該系列，使用LinMot多軸模塊或公司帶有集成驅動電子設備的分布式電機也將是進一步減輕重量和空間的一種選擇，”自動化專家補充道。

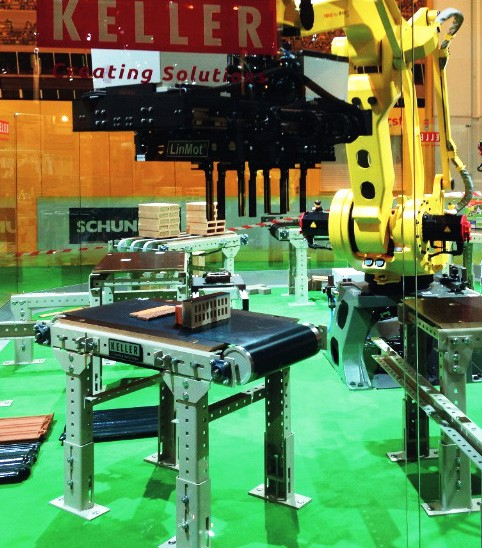

由于使用了直線電機，凱勒HCW的新型機器人抓手臂不需要?dú)鈩?dòng)裝置，因此節省了運營成本和環境（圖片來源：凱勒HCW）
環保且經濟
在發達國家，用戶關注的是電動直接驅動的另一個方面：能源的經濟利用?！霸絹?lái)越多的重粘土產品制造商發現其生產的能源效率是一個顯著特征和促進銷售的形象因素，”Reinhold Ungruhe報道。
壓縮空氣不適合圖片，因?yàn)樗亲畹托У哪茉粗?，因此也是最昂貴的能源。執行器中只有大約 5% 的能量可用作有用功率。特別是在快速氣缸的情況下，高噪音水平表明直接意義上浪費了大量能量。電動推桿的較高購買成本很快收回成本。即使保守計算，它最多三年后也能收回成本，其效率約為 97%。因此，難怪越來越多的公司正在努力在其生產過程中完全不使用壓縮空氣。例如，凱勒最近實現了一種設備，可以在沒有氣動的情況下用巖棉完全堵塞空心塊。“在慕尼黑Automatica展會上，夾持器引起了極大的興趣，證實了我們的評估，即重型粘土行業以外的許多行業也在追隨這一趨勢，并正在尋找基于直線電機的靈活可靠的夾持和分離解決方案，”Reinhold Ungruhe說，樂觀地展望了不久的將來。
